開關電源的八種布局解說

其實關于一個開關電源工程師而言PCB的制造其實是對一款產品的影響至關重要的部分，假如你不能很好的去布局，整個電源很有或許不能正常工作，最小問題也是穩波或許EMC過不去。

這是一組制品開關電源，模組，今天以這個電源模組的規劃重點跟咱們聊聊。

事例一：安規走線距離

這個是寫在協議里邊的，假設你不依照這個做，耐壓測試必定是過不了的，由于高電壓，會直接空氣擊穿。留意穩妥絲之前的間隔是比較遠的，要求3mm以上，這便是為啥穩妥絲都會放在電路最前端的原因。

第二個要留意的是就算安規沒有寫，假設兩根走線太近，正常工作也仍然會擊穿的，兩根1mm距離的PCB外層耐壓是200V， 所以一般220v溝通或許310V直流的走線間隔至少2mm以上，一般都是在2.5mm以上的。

這些器件都是有安規要求的，說白了，便是兩個器件有最小標準需求的，太小的器件其實是不或許過安規的，這便是所謂的開關電源PCB工程師實質上是帶著鐐銬在跳舞的原因。

開關電源變壓器的骨架，相同是為了符合安規所以要有嚴格的把關。尤其是初級，到次級的間隔，小功率變壓器是必須飛線的。

飛線的長度也要被管控，假設飛線太短，耐壓或許會受到影響，而假設飛線太長，會有或許對外輻射電磁信號，EMC過不了，所以需求在規格書里邊詳細寫清楚，PCB制造的時候，飛線的焊盤必定要留意，不能太妖孽。

事例二：電流走向

這個其實很少有真的被提及，其實原因也很簡單。許多人不留意啊。

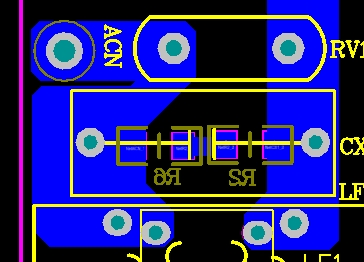

留意這兒穩妥絲之后，接壓敏電阻VR1再接x2電容的走線，完全是繞了一個彎這是為什么？

理由很簡單，不讓電流在PCB上面有回頭路能夠走。電流只走阻抗最小的部分，假如直接覆銅，必經的元器件就有或許會被越過，所以這樣做不能夠。

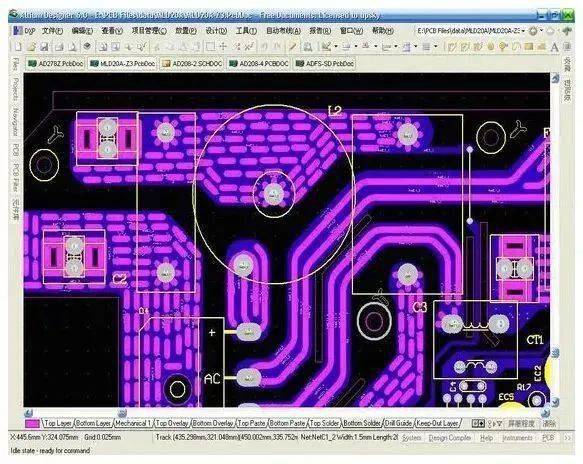

這的電解電容，相同是為了防止電流繞過必經的電容，直接流到負載上。

盡管畫法不同，可是實踐起到的作用是相同的。

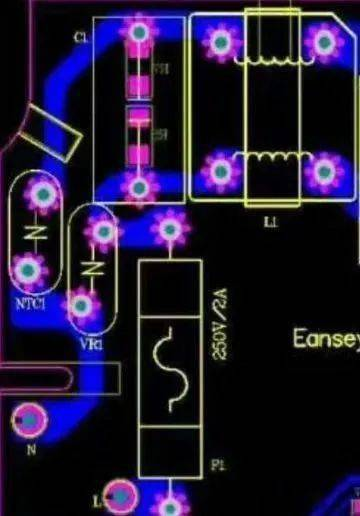

這便是一個錯誤的事例，赤色L前方先接了共模電感，再接的x2電容，共模電感到x2電容的這段線就會產生一個美妙的現象，電流來回走，變成了一根天線，x2電流充電的時候，導線內部電流是正向，電容放電的時候，導線內部的電流是反向的，這不是天線是什么？

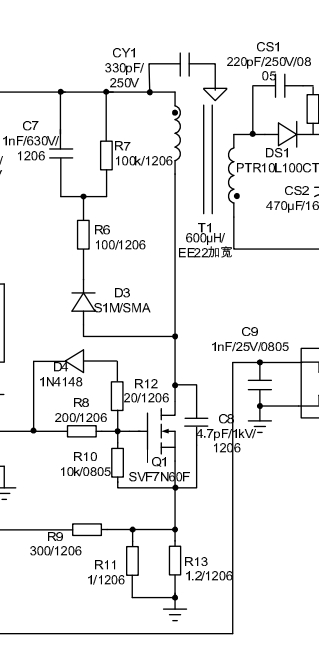

事例三：最小高壓主電流回路

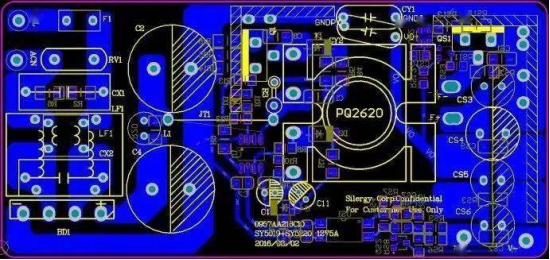

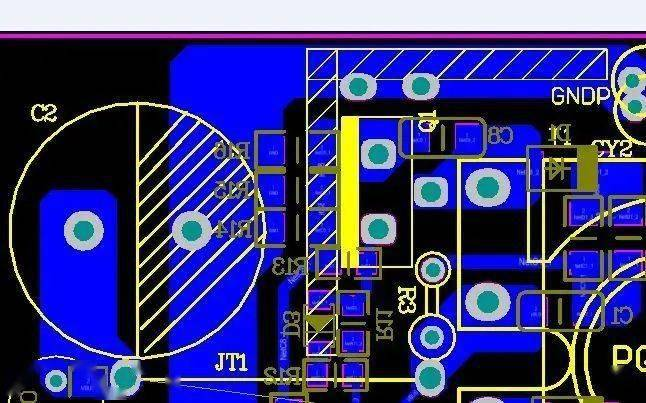

這便是實踐布線時候的布局，大家可以參閱一下，JT1是飛線，直接把310V正電壓引入了變壓器。

事例四：獨立電壓采樣走線

開關電源的采樣電壓必定要和開關電源的大電流走線分隔。要從開關電源輸出電源的最末端去獨立拉線采樣，這樣可以防止負載電流對采樣線上構成的干擾。

采樣電路在最末端。直接從負載輸出端取電壓，采樣走線上不走大電流，防止了各種采樣差錯。

事例五：PCB載流才能

眾所周知PCB的過電流才能是有限的，可是PCB上的電流究竟能過多少呢？

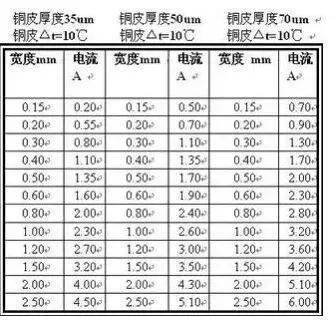

上面這個表格可以給你一個詳細的參閱?？催^(guò)表格，你應該知道了關于小功率開關電源而言，高壓側的走線完全沒有必要搞的很粗，除非是為了為器件供給散熱，不然1mm一般是足夠的，最多2mm大都狀況都能夠擔任了。

可是關于低壓側，大電流怎么辦？

一方面是添加線寬，一方面是通過去掉部分阻焊層，并在鋼網層制造窗口，讓導線上錫水。導線的載流才能就會得到相應的添加。（留意必定要在Paste鋼網層開孔，不然不會真的上焊錫的，牢記牢記）

事例六：PCB過孔散熱的技巧

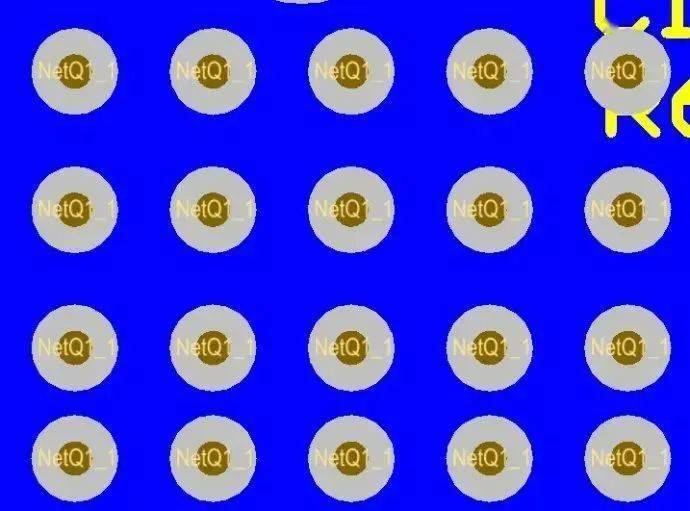

許多時候咱們需求通過PCB線路板來散熱，這個時候咱們會打一些過孔，然后把熱量傳遞到PCB的不和去。

這時候有一個小技巧，那便是孔塞可以添加熱傳導的功率，可是孔塞有一個常見最大孔塞直徑，一般是過孔直徑不大于0.45mm、我穩妥一點一般都是取0.4mm直徑。

事例七：放電管的制造

一般在開關電源的高壓側與低壓側之間會有一個放電管，用來釋放靜電。

許多工程師都會最終在PCB Layout的時候手工制造。

而我的主張是直接做成一個封裝，然后和PCB關聯調用，這樣不會破壞PCB的聯動性。

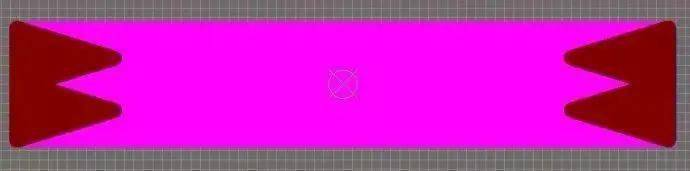

僅僅說你需求制造兩個異形封裝算了。還算比較容易。

留意這兒只需求去掉阻焊層，千萬不要在中間制造鋼網層，由于這兒是不需求上錫的，只有焊盤需求上錫

事例八：元器件封裝

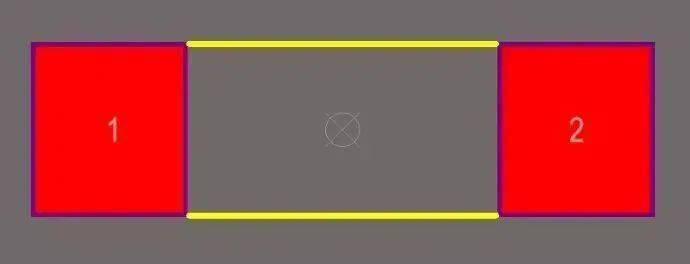

一般來說，元器件一概依照IPC-SM-782A封裝標準制造，關于個別需求接受高壓的采樣電阻獨自對待，由于電阻焊盤之間的距離和耐壓有關，所以焊盤需求恰當拉開一些，可是同時又不能拉的太開，防止不必要的焊接不良率。

這是控制器用來直接連接高壓的采樣分壓電阻，假如距離不符合要求，很有或許就會耐壓不行擊穿。貼片電阻器也是有耐壓的，不過耐壓不行就要加大封裝。

這些差不多便是在開關電源規劃時候的，全部PCB制造經歷了。

說實話，開關電源的制造一路被人忽悠過來，這兒邊半桶水的人太多了，許多都是形而上學，而這些都是相對來說算是靠譜一些的，實驗后驗證過的經歷，這也是那些開關電源制造大牛們的血淚教訓，許多時候他們當然不期望別人知道，這也沒有辦法，今天分享出來便是期望能有更少的人去走這些彎路，能給大家一些幫助。
